ブリッジブレーカー

ブリッジブレーカー BRIDGE BREAKER (SILO DISCHARGE UNIT)

ロータリーバルブが稼働するとラットホールが生じ、その後ブリッジブレーカが稼働するとブリッジが解消されます。
振動や騒音が無く粉塵爆発の心配もありません。既設のホッパに取付が容易です。実績は100台を突破しました。
コンパクトで軽量、製薬用や食品用に実績が多数あり、安心して御使用頂けます。
羽根は機械加工の円柱差込式で、ガタが無く摩耗が生じません。
  • ブリッジブレーカー

    重荷重型  紛体の嵩比重が大きく長い攪拌翼の場合に適
    【実績】 製薬   武田薬品工業 高シール性
         食品   豊製作所 米粉用 高分子凝集剤用
         化学   カワタ 中村科学工業 高温プラ用 150℃
         化学   昭栄化学工業 金属粉用
         電機   村田製作所  内面水洗仕様
         耐火材  品川リフラクトリ シリカ粉 耐摩耗性
         防爆   アイルランド向け ハイパロン(ゴム)用
         ボイラ  三菱日立PSE 高温焼却灰用
    【仕様】 口径   150A (41Kg)  200A (49Kg)  250A (63Kg)
         設計圧力 990KPa    設計温度  常温~150℃
         シール  PTFEパッキング+パージガス
         材質   SCS13A SCS14A SCS16A
         表面仕上 接粉部 バフ#600   外表面 電解研磨
         羽根長さ 標準 口径 x 3倍   防爆規格ATEX取得

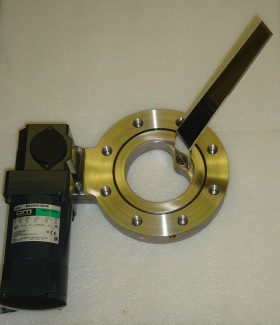

  • ブリッジブレーカー

    軽量薄型
    手で持てる重量 食品や製薬用などに最適
    紛体や水洗水の侵入をエアパージで完全に防止
    【実績】 製薬用   杏林製薬 富士フィルム和光純薬
         食品用   イビデン物産 ヱスビー食品
         化学用   アイシン精機 東レ カワタ 吉野石膏
         電機用   村田製作所  パナソニック
         化学用   昭栄化学工業に60台納入
    【仕様】 口径    25A~250A フランジ、ヘルール継手
         設計圧力  990KPa  設計温度 常温~150℃
         シール   PTFEパッキング+パージガス
         材質    SUS304、SUS316、SUS316L
         表面仕上  接粉部 バフ+電解研磨
         羽根長さ  Max.口径 x 3倍
    お客様の工場テスト用貸出機 5K50A~200A電源100V

中心駆動型  開始直後は粉体の下部が流失し上からは見えませんが、その後は開口部が上部に達すると
急速に排出されることが観察されます。中心に駆動機構がある為、開口部が少なくなると思われますが
実際には凄い勢いで排出されます。御懸念には及びません。
  • ブリッジブレーカー

    中心駆動型
    中央部のギアで羽根を回します。面間寸法が小さく軽量安価。
    オイルシールで漏れ防止、ガスパージは不要、食品薬品に最適。
    内部空冷で高温条件にも適用化可能。
    150Aから1000Aまで幅広い口径に対応可能です。
    口径 mm 150  200  250  300  350  400 450
    面間距離  23  23  26  33  38  38  38
    重量kg   11  14  18  31  36  41  47
    [実績]  化学 (株)サンエース
         食品 ヱスビースパイス工業(株)

  • ブリッジブレーカー

    大口径用 IHI殿に納入
    大口径500A 高圧0.5MPa用のブリッジブレーカです。
    軸シール装置はユニット化され容易に交換が可能。
    均圧式でシール部を無差圧とし漏れを皆無にしました。
    面間寸法は33mm、重量は50kg。
    450Aまで標準化され、5K、10Kフランジに対応しています。
    CAD図はダウンロード可能です。

説明  50Aの中心駆動型ブリッジブレーカで、エアパージが不要、製薬、食品用に適します。
ギア室にカウンタ圧や冷却エアを流すことにより、高圧、高温に対応できます。
以前は大口径だけでしたが、小さい口径でもブリッジを解決できることが証明されました。

粉体用ブリッジブレーカー

  • ブリッジブレーカー

    右図にガスパージ量を示します。
    ガスパージが不要の場合もありますので、ご相談ください。
    本体接続ホースφ6をティーで接続してφ8にした場合です。
    口径が大きくなると、流量が低下していますが、内部流路が
    長くなるためです。
    ホッパー内の圧力変動で稀に紛体の侵入が発生する事があり
    設定圧力は500KPa (0.5 Kg/cm2) を推奨しています。

  • 50A貸出用テスト機
    卓上型の50A貸出機です。ブリッジは小口径で起こりやすく
    基礎的なテストが出来ます。貸出期間は最小1週間です。
    ホッパ、回収ケース、モーターブレーカ、スィッチ付。
    型式:中心駆動型 又は 軽量薄型
    ホッパ上部口径 φ280  全高 507  容量 4.3L  電源 100V

  • 100A貸出用テスト機
    床置型貸出用の100Aテスト機です。
    ホッパ、回収ケース、モータブレーカ、スイッチ付
    型式:中心駆動型 又は 軽量薄型
    ホッパ上部口径 φ480   全高 580   容量 26L   電源 100V
    御客様のホッパに取付け可能な5K100Aのテスト機もあります。

  • 150Aテスト機
    当社が持込む床置型150Aテスト機です。
    150A以上の大型ホッパにおいて、問題ないかをテストします。
    ホッパ、架台、スイッチ、ブレーカー、エアコンプレッサが揃っており
    準備して頂くのは紛体と100V電源のみです。
    ホッパ上部口径 φ780  全高 1055  ホッパ容量 111L
    原則として、北関東から中部エリアまでが可能です。

  • 実運転テスト機
    御客様のホッパーに取付けて、実際の操業条件でテストするものです。
    5Kフランジ用で50A、100A、150A、200Aが用意されています。
    羽根は御客様のホッパーに合せて修正されます。(納期 1週間)
    テスト結果が良好なら、そのまま実操業が可能で、その場合はテスト費用が割引となります。

全製品について米国および欧州の特許を取得しています。
ブリッジブレーカーは欧州防爆規格ATEXを取得
ロータリーバルブ(サニタリー式)は、米国のUSDAやNSF/ANSI 8 に準拠
”ATEX", "USDA" and "NSF/ANSI 8" are applied for our products.
